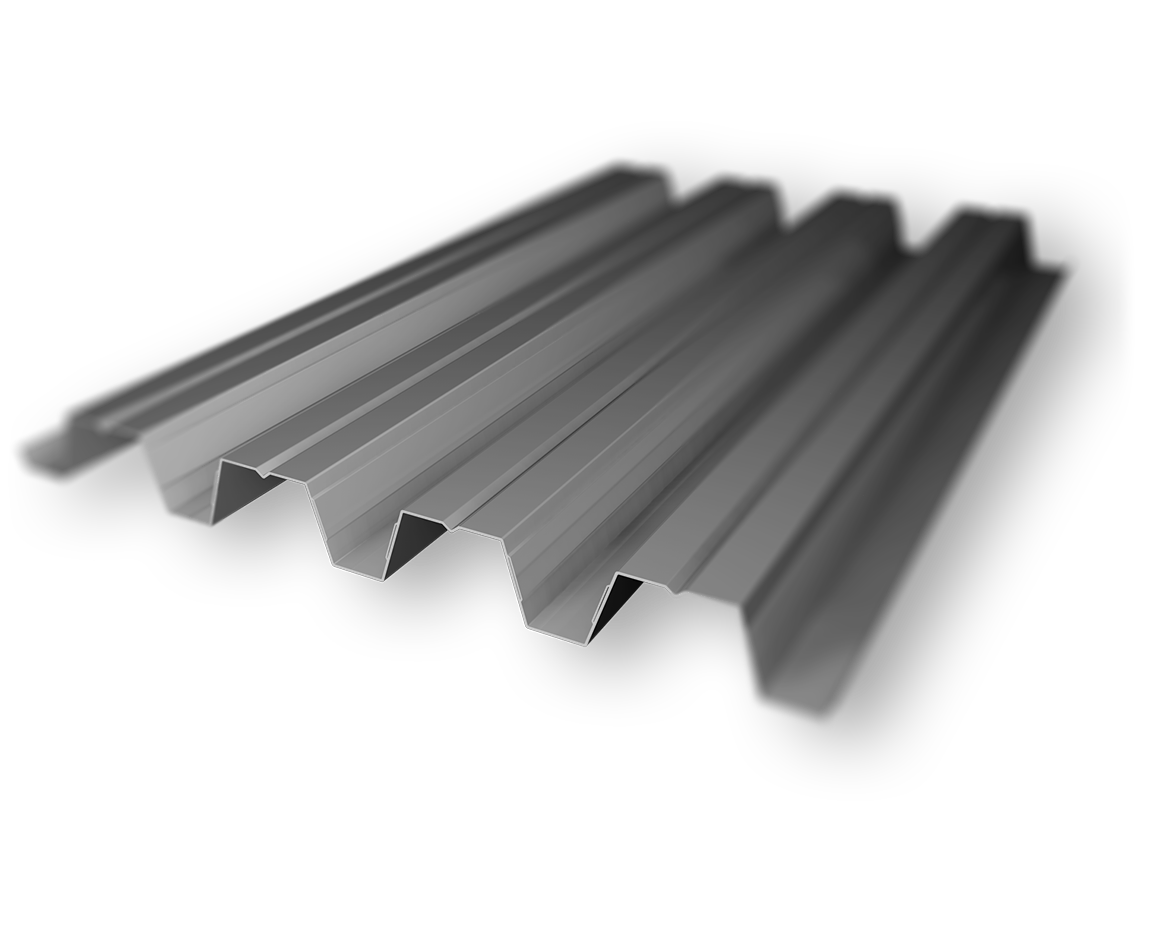

Το χαλυβδόφυλλο SYMDECK 73 είναι ένα γαλβανισμένο προφίλ τραπεζοειδούς σχήματος που χρησιμοποιείται για την κατασκευή σύμμικτων πλακών μεγάλων ανοιγμάτων. Επίσης μπορεί να χρησιμοποιηθεί ως αμιγώς μεταλλικός φορέας ικανός να καλύψει μεγάλα ανοίγματα.
Το άνω πέλμα του χαλυβδόφυλλου είναι ενισχυμένο έναντι τοπικού λυγισμού με μια ενδιάμεση ενίσχυση στο μέσο του. Στον κορμό υπάρχουν ειδικές νευρώσεις (εντυπώματα) μήκους 40mm, τα οποία προσδίδουν την επιπλέον συνάφεια που απαιτείται μεταξύ χαλυβδόφυλλου και σκυροδέματος ούτως ώστε να μεταφέρονται οι δυνάμεις διαμήκους διάτμησης που αναπτύσσονται μεταξύ των δύο υλικών.
Τα χαλυβδόφυλλα παράγονται πάντα με τα υψηλά επίπεδα ποιότητας του εργοστασίου σε πάχη από 0,75 ως 1,25mm. Ο χάλυβας που χρησιμοποιείται είναι υψηλής ποιότητας S320 σύμφωνα με τον Ευρωκώδικα 3, γαλβανισμένος, με δυνατότητα επιλογής βαφής σε μια μεγάλη γκάμα χρωμάτων.
Ανάπτυγμα: 1250mm
Πάχος: 0,75mm ~ 1,25mm (±0,02)
Κάλυψη: 750 ± 5,0mm
Βάθος: 73 ± 1,0mm
Πάτημα: 187,5 ± 2mm
Σύμμικτες πλάκες ονομάζονται οι φέρουσες πλάκες οροφής κτιρίων, οι οποίες αποτεούνται από χαλυβδόφυλλα και επί τόπου έγχυτο σκυρόδεμα. Η σύμμικτη μέθοδος κατασκευής πλακών προέρχεται από τη Βόρειο Αμερική και τελευταία εφαρμόζεται όλο και περισσότερο στην Ευρώπη όσο και την Ελλάδα. Ειδικότερα η χρήση σύμμικτων πλακών έχει συμβάλλει και στην αύξηση της χρήσης των μεταλλικών κατασκευών στα οικοδομικά έργα.
Η χρήση σύμμικτων πλακών σε δομικά έργα έχει σημειώσει αύξηση τα τελευταία χρόνια και έχει συμβάλλει στη γενικότερη αύξηση της χρήσης του χάλυβα στις κατασκευές Πολιτικού Μηχανικού. Τα πλεονεκτήματα από τη χρήση τους συνοψίζονται στα παρακάτω:
- Απαιτούνται γενικώς μικρότεροι χρόνοι κατασκευής.
- Αποφεύγεται η χρήση ξυλοτύπου.
- Επιτυγχάνεται η γεφύρωση μεγαλύτερων ανοιγμάτων με αντίστοιχη μείωση των μεταλλικών διαδοκιδώσεων.
Το βασικό συστατικό των σύμμικτων πλακών είναι τα χαλυβδόφυλλα που λειτουργούν αρχικά κατά τη φάση κατασκευής ως μεταλλότυπος για το έγχυτο σκυρόδεμα, μεταφέροντας τα φορτία της σκυροδέτησης. Μετά την πήξη του σκυροδέματος η παραλαβή των λοιπών φορτίων κατά τη διάρκεια ζωής της κατασκευής γίνεται από τη σύμμικτη δράση των δύο υλικών που λειτουργούν πλέον ως σύμμικτη πλάκα. Στη σύμμικτη πλάκα προβλέπεται συνήθως ένας ελαφρύς οπλισμός που αφενός μεν προστατεύει το σκυρόδεμα από τη ρηγμάτωση, αφετέρου δε μπορεί να χρησιμοποιηθεί για την παραλαβή των (αρνητικών) ροπών των στηρίξεων στην περίπτωση που επιλεγεί το στατικό σύστημα της συνεχούς δοκού πολλών ανοιγμάτων.
SYMDECK DESIGNER 2
Η νέα έκδοση του λογισμικού SYMDECK DESIGNER 2 που δημιουργήθηκε για την διαστασιολόγηση συστημάτων συνεχών σύμμικτων πλακών από τραπεζοειδές χαλυβδόφυλλο SYMDECK73 είναι πλήρως εναρμονισμένη με τις διατάξεις των Ευρωκωδίκων (EN 1993-1-3:2006, EN 1993-1-5:2006, ΕΝ 1994.01.01: 2005 και ΕΝ 1994.01.02: 2005) έχοντας ενημερωθεί και συμπληρωθεί συγκριτικά με την προηγούμενη έκδοση SYMDECK DESIGNER.
