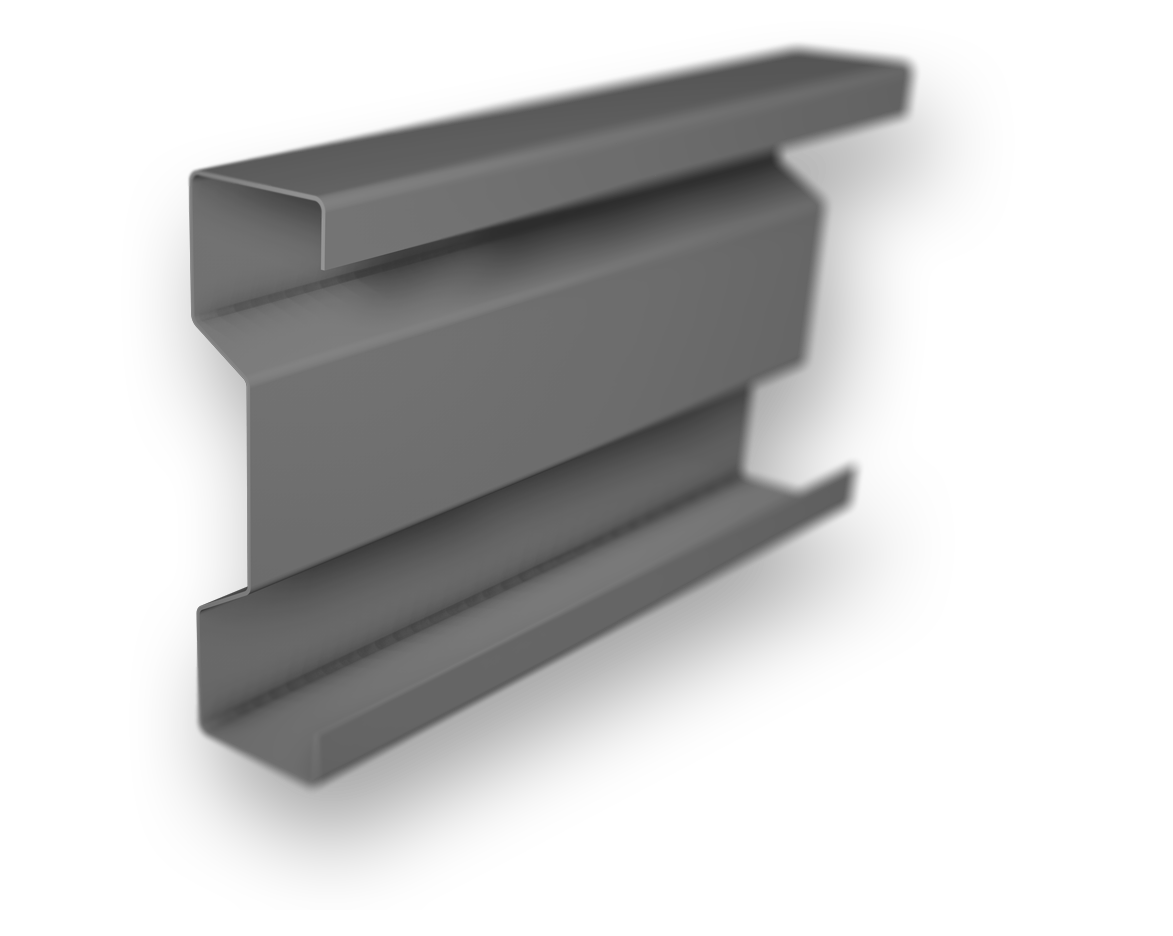

Οι διατομές τύπου EL Σ χρησιμοποιούνται ως δευτερεύων φέρων οργανισμός ενός μεταλλικού κτιρίου, μειώνοντας το ίδιο βάρος του σε ποσοστό έως και 50% σε σύγκριση με την εφαρμογή προτύπων διατομών μορφοσιδήρου (IPE, UPN κλπ).

Ο συνδυασμός των γεωμετρικών τους στοιχείων σε συνάρτηση με την παραγωγή τους από χάλυβα υψηλής αντοχής S 320 (EN& 10326), έχουν ως αποτέλεσμα οι διατομές ψυχρής ελάσεως να παρουσιάζουν αυξημένη καμπτική αντοχή σε σχέση με το βάρος τους.

Σε κάθε τύπο διατομής προβλέπεται η απαραίτητη τοπολογία οπών κοχλίωσης, ώστε το προιόν να παραδίδεται έτοιμο προς ανέργερση. Επίσης, διατίθεται μια πλήρης σειρά ειδικών εξαρτημάτων απαραίτητων στην εγκατάσταση των διατομών στο φέροντα μεταλλικό σκελετό (γωνίες έδρασης, μανίκια σύνδεσης κλπ).

Πλεονεκτήματα:

  • Αυξημένη στατική αντοχή συναρτήσει του ίδιου βάρους τους.
  • Ευκολία στη διακίνηση και ανέργεσή τους στο μεταλλικό σκελετό.
  • Μείωση συνολικού ιδίου βάρους μεταλλικού σκελετού.
  • Παραγωγή από χάλυβα υψηλής αντοχής (S 320), γαλβανισμένο εν θερμώ (Z 275).
  • Σήμανση βάση κατασκευαστικών σχεδίων για ευκολία στην ανέγερση.

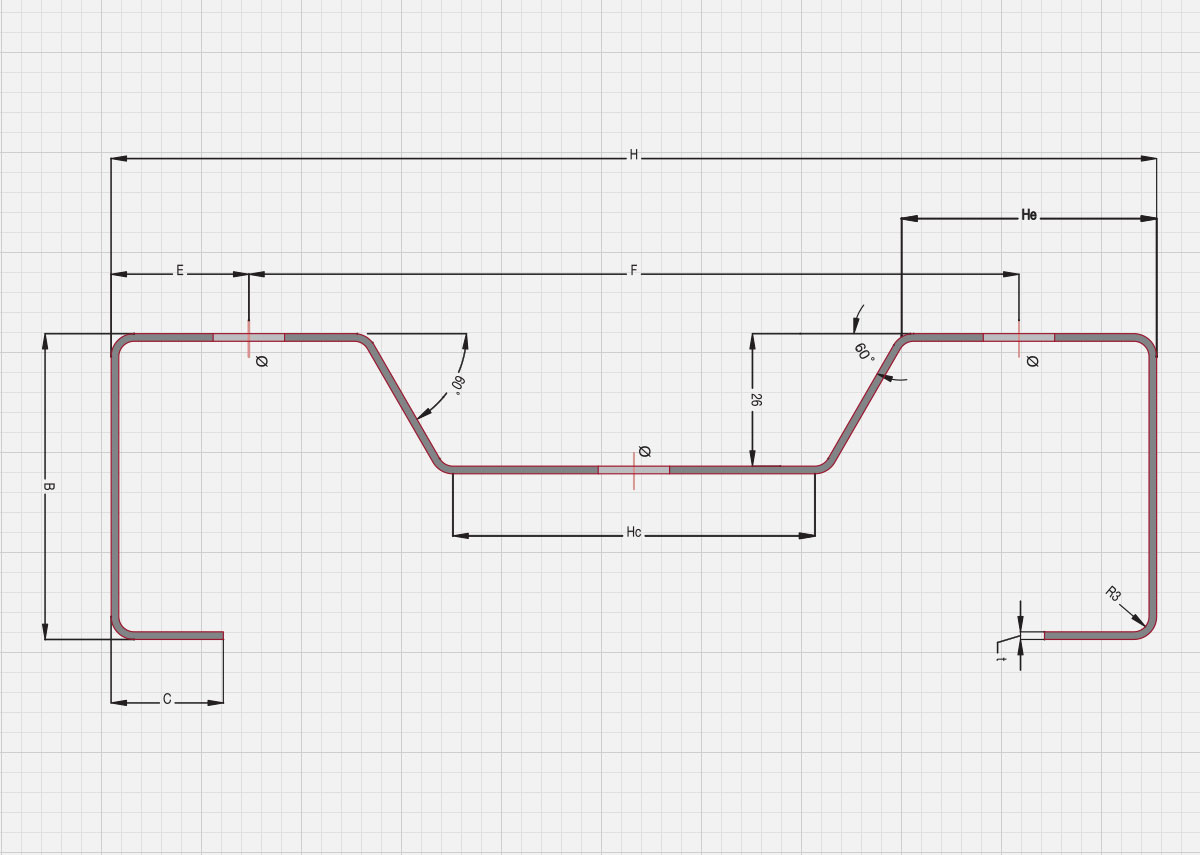

Πίνακας Διαστάσεων (mm)

Τύπος t H B C Hc He F E
EL Σ 175 1.5 175 60 22 40.8 50 121 27 14
EL Σ 175 2.0 175 60 22 40.8 50 121 27 14
EL Σ 175 2.5 175 60 22 40.8 50 121 27 14
EL Σ 205 1.5 205 60 22 70.8 50 151 27 14
EL Σ 205 2.0 205 60 22 70.8 50 151 27 14
EL Σ 205 2.5 205 60 22 70.8 50 151 27 14
EL Σ 205 3.0 205 60 22 70.8 50 151 27 14
EL Σ 225 1.5 225 70 25 90.8 50 171 27 14
EL Σ 225 2.0 225 70 25 90.8 50 171 27 14
EL Σ 225 2.5 225 70 25 90.8 50 171 27 14
EL Σ 255 1.5 255 70 25 120.8 50 201 27 18
EL Σ 255 2.0 255 70 25 120.8 50 201 27 18
EL Σ 255 2.5 255 70 25 120.8 50 201 27 18
EL Σ 255 3.0 255 70 25 120.8 50 201 27 18


Πίνακας Γεωμετρικών αδρανειακών χαρακτηριστικών

Τύπος t G (kg/m) A (cm²) I y (cm⁴) W y (cm³) I y (cm) L z (cm⁴) W z (cm³) I z (cm) I w (cm⁶) I t (cm⁴)
EL Σ 175 1.5 4.12 5.28 232.54 26.58 6.64 22.29 5.93 2.06 1949.7 0.0375
EL Σ 175 2.0 5.45 7.03 308.24 35.23 6.62 29.15 7.78 2.04 2538.8 0.0901
EL Σ 175 2.5 6.73 8.77 381.97 43.65 6.60 35.65 9.53 2.02 3090.2 0.1768
EL Σ 205 1.5 4.47 5.72 340.24 33.19 7.72 22.36 6.01 1.98 2774.0 0.0406
EL Σ 205 2.0 5.92 7.62 451.47 44.05

7.70

29.26 7.88 1.96 3615.0 0.0976
EL Σ 205 2.5 7.32 9.50 460.04 54.64

7.68

35.80 9.66 1.94 4403.6 0.1917
EL Σ 205 3.0 8.69 11.36 665.99 64.97

7.66

41.98 11.36 1.92 5141.4 0.3318
EL Σ 225 1.5 4.95 6.39 469.62 41.74 8.57 33.65 7.73 2.30 5025.3 0.0454
EL Σ 225 2.0 6.55 8.52 623.91 55.46 8.56 44.14 10.16 2.28 6568.4 0.1092
EL Σ 225 2.5 8.11 10.64 774.92 68.88 8.54 54.13 12.48 2.26 8025.3 0.2145
EL Σ 255 1.5 5.30 6.83 634.26 49.75 9.64 33.65 7.73 2.22 6499.4 0.0485
EL Σ 255 2.0 7.02 9.11 843.18 66.13 9.62 44.14 10.16 2.20 8497.9 0.1167
EL Σ 255 2.5 8.69 11.37 1047.91 82.19 9.60 54.13 12.50 2.18 10386.0 0.2294
EL Σ 255 3.0 10.36 13.61 1248.49 97.92 9.58 63.64 14.72 2.16 12167.0 0.3975


Μανίκια τύπου EL Σ

Διατομή A B F Πάχος
175 60 30 121 3.0
205 60 30 151 3.0
225 70 40 171 3.5
255 70 40 201 3.5

ΣΗΜΑΝΣΗ ΔΙΑΤΟΜΩΝ ΨΥΧΡΗΣ ΕΛΑΣΕΩΣ

Η σύγχρονη γραμμή παραγωγής των διατομών ψυχρής ελάσεως έχει τη δυνατότητα:

  • Παραγωγής απευθείας από αρχεία NC.
  • Εκτύπωσης - σήμανσης αριθμού σχεδίου προς διευκόλυνση κατά τη φάση της ανέργεσης (πελάτης, αριθμός σχεδίου, τύπος και μήκος προφίλ).

Οι διατομές ψυχρής ελάσεως της ΕΛΑΣΤΡΟΝ έχουν περιληφθεί στις βιβλιοθήκες των εξειδικευμένων λογισμικών μεταλλικών κατασκευών.
