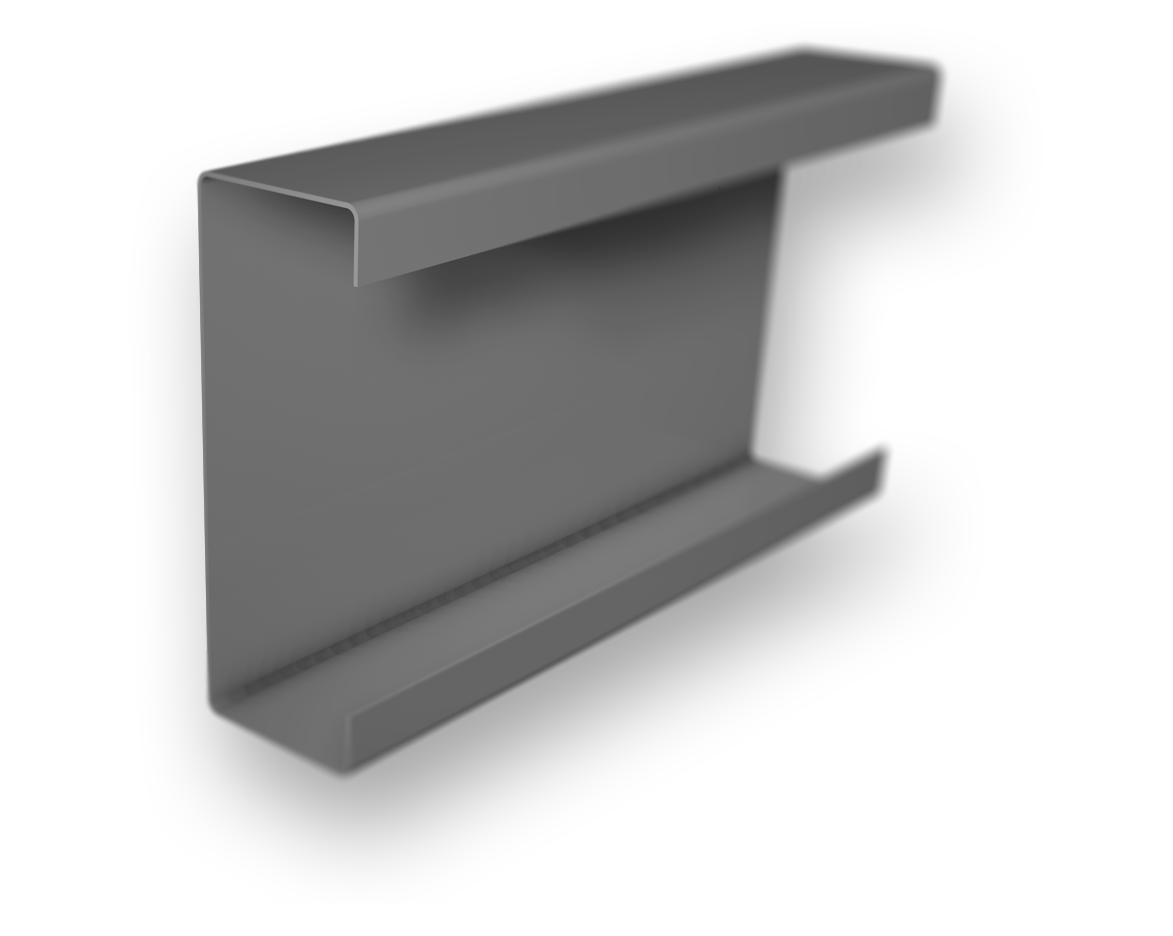

Οι διατομές τύπου EL C χρησιμοποιούνται ως δευτερεύων φέρων οργανισμός ενός μεταλλικού κτιρίου, μειώνοντας το ίδιο βάρος του σε ποσοστό έως και 50% σε σύγκριση με την εφαρμογή προτύπων διατομών μορφοσιδήρου (IPE, UPN κλπ).

Ο συνδυασμός των γεωμετρικών τους στοιχείων σε συνάρτηση με την παραγωγή τους από χάλυβα υψηλής αντοχής S 320(EN 10326), έχουν ως αποτέλεσμα οι διατομές ψυχρής ελάσεως να παρουσιάζουν αυξημένη καμπτική αντοχή σε σχέση με το βάρος τους.

Σε κάθε τύπο διατομής προβλέπεται η απαραίτητη τοπολογία οπών κοχλίωσης, ώστε το προιόν να παραδίδεται έτοιμο προς ανέργερση. Επίσης, διατίθεται μια πλήρης σειρά ειδικών εξαρτημάτων απαραίτητων στην εγκατάσταση των διατομών στο φέροντα μεταλλικό σκελετό (γωνίες έδρασης, μανίκια σύνδεσης κλπ).

Πλεονεκτήματα:

  • Αυξημένη στατική αντοχή συναρτήσει του ίδιου βάρους τους.
  • Ευκολία στη διακίνηση και ανέργεσή τους στο μεταλλικό σκελετό.
  • Μείωση συνολικού ιδίου βάρους μεταλλικού σκελετού.
  • Παραγωγή από χάλυβα υψηλής αντοχής (S 320), γαλβανισμένο εν θερμώ (Z 275).
  • Σήμανση βάση κατασκευαστικών σχεδίων για ευκολία στην ανέγερση.


Πίνακας Διαστάσεων (mm)

Τύπος t H B C r D F
EL C 140 1.5 140 55 20 3 25 70 14
EL C 140 1.8 140 55 20 3 25 70 14
EL C 140 2.0 140 55 20 3 25 70 14
EL C 155 1.5 155 55 20 3 25 70 14
EL C 155 1.8 155 55 20 3 25 70 14
EL C 155 2.0 155 55 20 3 25 70 14
EL C 175 1.5 175 65 22 3 30 90 14
EL C 175 1.8 175 65 22 3 30 90 14
EL C 175 2.0 175 65 22 3 30 90 14
EL C 175 2.5 175 65 22 3 30 90 14
EL C 205 1.5 205 65 25 3 30 90 14
EL C 205 1.8 205 65 25 3 30 90 14
EL C 205 2.0 205 65 25 3 30 90 14
EL C 205 2.5 205 65 25 3 30 90 14


Πίνακας Γεωμετρικών αδρανειακών χαρακτηριστικών

Τύπος t G (kg/m) A (cm²) I y (cm⁴) W y (cm³) e z (cm) I z (cm⁴) W z (cm³) e y (cm) I w (cm⁶) I t (cm⁴)
EL C 140 1.5 3.20 4.26 130.89 17.27 7.00 19.05 4.66 1.81 831 0.032
EL C 140 1.8 3.82 5.09 155.64 20.85 7.00 22.49 5.71 1.81 974 0.055
EL C 140 2.0 4.24 5.64 171.88 23.62 7.00 24.71 6.39 1.81 1066 0.75
EL C 155 1.5 3.37 4.37 161.72 20.87 7.75 19.21 5.08 1.72 996.3 0.0306
EL C 155 1.8 4.01 5.24 193.27 24.94

7.75

22.78 6.03 1.72 1174 0.0531
EL C 155 2.0 4.43 5.82 214.00 27.61

7.75

25.09 6.64 1.72 1289 0.073
EL C 175 1.5 3.84 5.01 239.52 27.37 8.75 30.72 6.88 2.04 2013 0.0351
EL C 175 1.8 4.58 6.02 286.57 32.75 8.75 36.52 8.18 2.04 2381 0.0611
EL C 175 2.0 5.06 6.69 317.53 36.29 8.75 40.28 9.03 2.04 2617 0.0841
EL C 175 2.5 6.28 8.34 393.53 44.98 8.75 49.38 11.08 2.04 3180 0.1645
EL C 205 1.5 4.19 5.54 352.05 34.35 10.25 34.06 7.49 1.95 3072 0.0389
EL C 205 1.8 5.00 6.65 421.52 41.12 10.25 40.50 8.91 1.95 3637 0.0677
EL C 205 2.0 5.53 7.39 467.30 45.59 10.25 44.69 9.83 1.95 4002 0.0931
EL C 205 2.5 6.87 9.23 579.89 56.58 10.25 54.81 12.07 1.95 4872 0.1823

ΣΗΜΑΝΣΗ ΔΙΑΤΟΜΩΝ ΨΥΧΡΗΣ ΕΛΑΣΕΩΣ

Η σύγχρονη γραμμή παραγωγής των διατομών ψυχρής ελάσεως έχει τη δυνατότητα:

  • Παραγωγής απευθείας από αρχεία NC.
  • Εκτύπωσης - σήμανσης αριθμού σχεδίου προς διευκόλυνση κατά τη φάση της ανέργεσης (πελάτης, αριθμός σχεδίου, τύπος και μήκος προφίλ).

Οι διατομές ψυχρής ελάσεως της ΕΛΑΣΤΡΟΝ έχουν περιληφθεί στις βιβλιοθήκες των εξειδικευμένων λογισμικών μεταλλικών κατασκευών.

ΕΙΔΙΚΑ ΕΞΑΡΤΗΜΑΤΑ ΣΥΝΔΕΣΗΣ ΚΑΙ ΣΤΗΡΙΞΗΣ

Οι διαστάσεις και η τοπολογία των ειδικών εξαρτημάτων έχουν τα κατάλληλα γεωμετρικά χαρακτηριστικά για την πλήρη σύνδεσή τους με τισ αντίστοιχες διατομές. Ητοπολογία των οπών στα ειδικά εξαρτήματα τύπυ L των διατομών EL Zplus διαφέρει αναλόγως της διατομής.

Τα ειδικά εξαρτήματα στήριξης κατασκευάζονται από χάλυβα υψηλής αντοχής και αποτελούν το σύστημα σύνδεσης-στήριξης των διατομών EL Zplus στον κύριο σκελετό κάθε κτιρίου, μεταβιβάζοντας του με ασφάλεια τα φερόντα φορτία της επένδυσης

Διατομή
205
225
A (mm)
60
60
B (mm)
30
30
F (mm)
121
151
Πάχος (mm)
3.0
3.0
Διατομή
255
285
A (mm)
70
70
B (mm)
40
40
F (mm)
171
201
Πάχος (mm)
3.5
3.5
